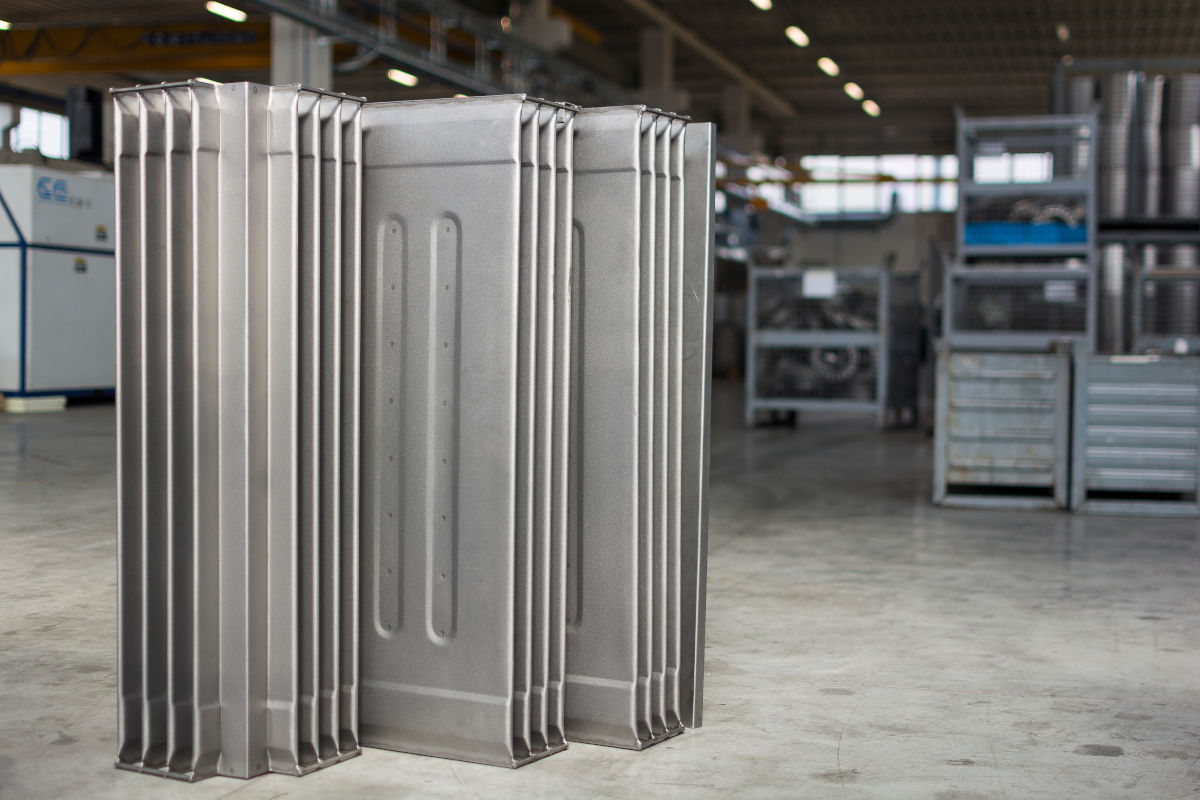

Lamiere ondulate per trasformatori elettrici
SARI grazie all’esperienza del suo fondatore nella costruzione di stampi realizzò, nel 1988, la sua prima macchina per la produzione di lamiere ondulate, brevettando nello stesso anno uno dei primi sistemi di produzione in Europa.
Subito dopo, nel 1989, brevetta il suo sistema di rinforzi, base primaria per la realizzazione dei nuovi modelli che si sono evoluti negli anni.

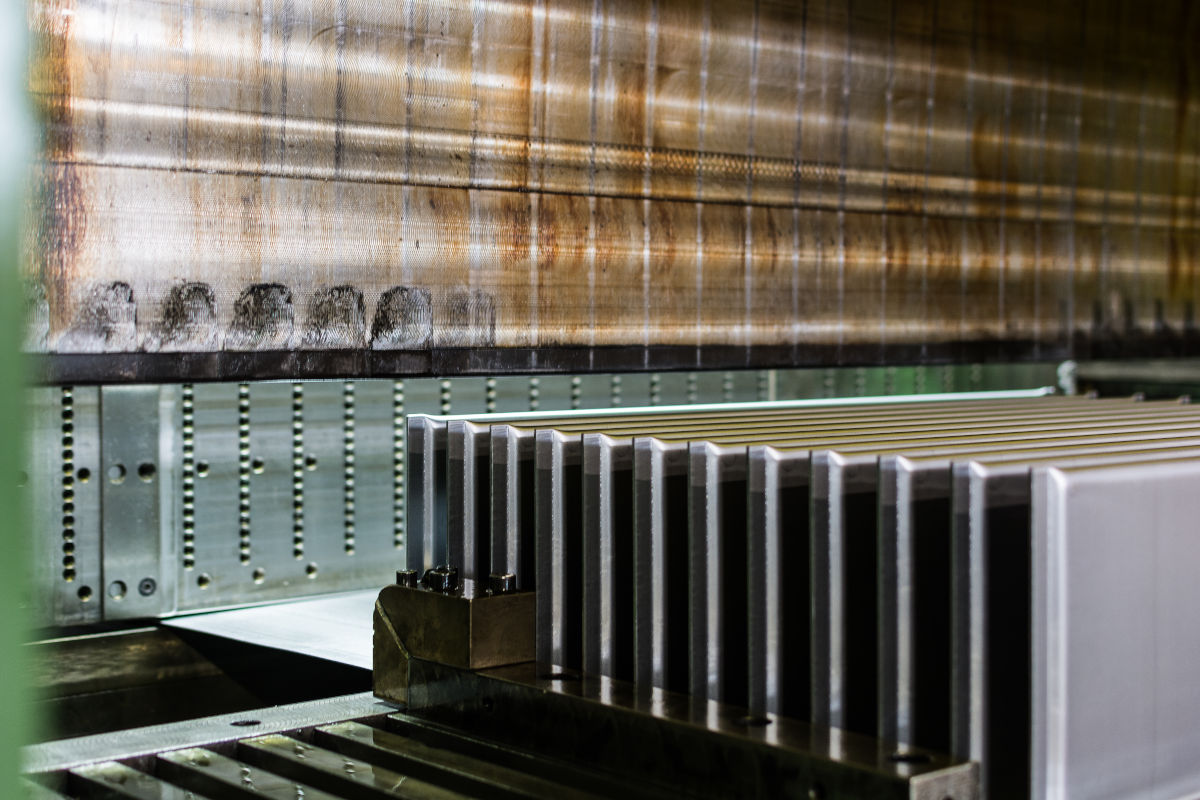

Nel corso degli anni l’esperienza maturata, coadiuvata da nuove tecnologie, ha permesso di costruire impianti sempre più precisi e veloci riuscendo a soddisfare le nuove esigenze di mercato partendo dalle imbutiture di rinforzo con o senza puntatura, già dai primi impianti, e finendo con la versione SUPER ONDA e STRIP con gestione 4.0.
Le lamiere ondulate possono essere prodotte con altezze che partono da 400 mm con multipli di 50 mm fino al 1000 per arrivare con multipli di 100 mm alla misura più grande di 1600 mm
Gli spessori sempre disponibili sono 1,0 mm – 1,2 mm – 1,5 mm.
La profondità della parete è da un minimo di 40 mm ad un massimo di 500 mm.
Nelle profondità più grandi è possibile applicare da uno a tre rinforzi che rendono più rigida l’onda e per evitare rigonfiamenti è possibile effettuare dei punti di saldatura al loro interno.
Infine per facilitare il lavoro del carpentiere è possibile fornire le pareti ondulate in 1 -2 -3 o 4 pezzi uniti piegandoli successivamente con apposita attrezzatura riducendo così il numero delle saldature.
| Altezza parete | H | 400 mm – 1600 mm |
| Spessore parete | s | 1.0 mm – 1.2 mm – 1.5 mm |
| Profondità parete | HO | 40 mm – 400 mm |
| Passo onde | P | Min. 40 mm – Max. 150 mm |
| Passo onde con “super onda” | P | Min. 45 mm |
| Numero onde | N | Minimum 1 |
| Numero di rinforzi | Guardare Ermetico o conservatore | |
| Saldatura rinforzi | Guardare tab. 1 | |
| Strip | Su richiesta del cliente (solo su P≥45 mm) |
Schede Tecniche
Ermetica
| Profondità parete | Posizione rinforzo 1 | Posizione rinforzo 2 |
|---|---|---|
| 170-260 | / | / |
| 270 | 40 | / |
| 280 | 50 | / |
| 290 | 60 | / |
| 300 | 70 | / |
| 310 | 80 | / |
| 320 | 90 | / |
| 330 | 100 | / |
| 340 | 110 | / |
| 350 | 120 | / |
| 360 | 130 | / |
| 370 | 140 | 40 |
| 380 | 150 | 50 |
| 390 | 160 | 60 |
| 400 | 170 | 70 |
Conservatore
| Profondità parete | Posizione rinforzo 1 | Posizione rinforzo 2 | Posizione rinforzo 3 |
|---|---|---|---|
| 170 | 40 | / | / |
| 180 | 50 | / | / |
| 190 | 60 | / | / |
| 200 | 70 | / | / |
| 210 | 80 | / | / |
| 220 | 90 | / | / |
| 230 | 100 | / | / |
| 240 | 110 | / | / |
| 250 | 120 | / | / |
| 260 | 13 | / | / |
| 270 | 140 | 40 | / |
| 280 | 150 | 50 | / |
| 290 | 160 | 60 | / |
| 300 | 170 | 70 | / |
| 310 | 180 | 80 | / |
| 320 | 190 | 90 | / |
| 330 | 200 | 100 | / |
| 340 | 210 | 110 | / |
| 350 | 220 | 120 | / |
| 360 | 230 | 130 | / |
| 370 | 240 | 140 | 40 |
| 380 | 250 | 150 | 50 |
| 390 | 260 | 160 | 60 |
| 400 | 270 | 170 | 70 |
STRIP DI RINFORZO
Su richiesta è possibile applicare su tutte le pareti ondulate una striscia di metallo di dimensione 15 mm x 1.18 mm con dei punti di saldatura.
Tale applicazione facilità il lavoro di saldatura della cassa e allo stesso tempo su pareti grandi permette di irrobustire il sistema
VERSIONE SUPER ONDA
La super onda è stata creata per compensare la quantità di olio all’interno della cassa che viene diminuito dalla presenza delle imbutiture di rinforzo.
Alle estremità del pannello si sono create delle tasche che oltre a poter contenere più olio facilita la circolazione dello stesso permettendo una maggiore dissipazione del calore.
TONDINO
I nostri impianti permettono di inserire e saldare automaticamente un doppio tondino di rinforzo potendo scegliere tra il diametro 6 – 7 e 8 mm.
IMBALLO
L’imballaggio viene eseguito con particolare attenzione al fine di proteggere il prodotto e allo stesso tempo per ottimizzare gli spazi, costruendo, vista la varietà di misure del prodotto, bancali su misura in modo da facilitare il carico di container e camion.
Disponiamo anche di pallet con marchiatura fitosanitaria.
Per l’ottimizzazione degli spazi è possibile inoltre richiedere un imballo specifico, inserendo le pareti una dentro l’altra applicando solamente un tondino.
Su richiesta il secondo tondino di accoppiamento può essere fornito separatamente.
